INSTANT PASS ISO — brama szybkobieżna do chłodni i mroźni
INSTANT PASS ISO to brama szybkobieżna producenta Ángel Mir, przygotowana do pracy w niskich temperaturach — w chłodniach i mroźniach. Producent wskazuje ją jako rozwiązanie bezpieczne i odporne na ciśnienie powietrza.
Wersja INSTANT PASS ISO VL — brama o pionowym podnoszeniu — jest przeznaczona do chłodni o temperaturze ujemnej do −25 °C.
Skonsultuj bramę do mroźni Wyślij dane projektu
Straty temperatury i problemy eksploatacyjne w otworze o intensywnym ruchu
W chłodni lub mroźni otwór o intensywnym ruchu jest miejscem, w którym każde otwarcie powoduje wymianę powietrza między strefami o różnych temperaturach. Im częściej otwór jest otwierany i im dłużej pozostaje otwarty, tym większa wymiana powietrza — co wpływa na warunki strefy i obciąża instalację chłodniczą obiektu.
Producent Ángel Mir wskazuje, że INSTANT PASS ISO odpowiada na ten problem dzięki szybkiemu otwieraniu oraz izolowanej konstrukcji kurtyny. Nie twierdzimy, że produkt eliminuje straty energii — rolę szybkiego otwierania i izolowanej konstrukcji opisujemy wyłącznie na podstawie materiałów producenta.
Szybkie otwieranie i izolowana konstrukcja
Producent Ángel Mir określa INSTANT PASS ISO jako bramę o szybkim działaniu (fast action door), bezpieczną i odporną na niskie temperatury — wszystkie komponenty bramy zostały dostosowane do zapewnienia płynnej pracy w tych warunkach. Szybkie otwieranie ogranicza czas, przez który otwór pozostaje otwarty przy każdym przejeździe.
Izolowana konstrukcja kurtyny ogranicza przewiewy w czasie, gdy brama pozostaje zamknięta. Producent wskazuje, że brama została zaprojektowana do współpracy z izolacyjną bramą komory — brama komory wzmacnia uszczelnienie w godzinach mniejszej aktywności, a w godzinach szczytu wykorzystywana jest brama szybkobieżna INSTANT PASS ISO.
Współpraca z izolacyjną bramą komory
Producent Ángel Mir wskazuje, że INSTANT PASS ISO została zaprojektowana do pracy w połączeniu z izolacyjną bramą komory (insulating chamber door). Brama komory wzmacnia uszczelnienie otworu w godzinach mniejszej aktywności, natomiast w godzinach szczytu — przy intensywnym ruchu — wykorzystywana jest brama szybkobieżna INSTANT PASS ISO.
Taki układ łączy izolacyjność zamkniętej bramy komory z krótkim czasem otwartego otworu bramy szybkobieżnej. Dobór konkretnego rozwiązania zależy od intensywności ruchu w danym otworze i warunków strefy.
Wilgotność a powstawanie lodu
Producent Ángel Mir wskazuje, że aby zapobiec powstawaniu lodu, środowiska po wewnętrznej i zewnętrznej stronie bramy powinny mieć niski stopień wilgotności. Producent zaleca stosowanie komór osuszonych (dehumidified chambers), jak to bywa w większości zakładów przemysłu spożywczego i rolniczego — co czyni bramę INSTANT PASS odpowiednim dostępem dla miejsc o ciągłym ruchu.
Nie twierdzimy, że brama nie zamarza ani że eliminuje oblodzenie — kwestia wilgotności i wentylacji w obiekcie należy do projektanta obiektu i nie jest zastępowana przez dobór bramy.
Konstrukcja — wersja fold-up
Poniżej cechy konstrukcyjne wersji fold-up potwierdzone przez producenta Ángel Mir w karcie produktu Instant Pass ISO.
- Praca w niskich temperaturach
Producent Ángel Mir wskazuje bramę jako przygotowaną do pracy w niskich temperaturach — w chłodniach i mroźniach (cold stores and freezers).
- Odporność na ciśnienie powietrza
Brama jest bezpieczna i odporna na ciśnienie powietrza (air current pressures), co producent podaje jako cechę konstrukcyjną.
- Podwójna kurtyna z izolacją
Kurtyna bramy to podwójne płótno z izolacją wewnętrzną (double canvas with internal insulation).
- Rury kompozytowe włókno szklane/poliester
Wzmocnienia kurtyny to rury kompozytowe z włókna szklanego i poliestru — producent wskazuje, że nie odkształcają się i nie ulegają zużyciu pod wpływem typowych uderzeń w tych środowiskach.
- Materiały odporne na utlenianie
Brama wykonana jest ze stali nierdzewnej, tworzywa i aluminium — materiałów wysoce odpornych na utlenianie (highly resistant to oxidation).
- Wzmocniona konstrukcja
Producent określa konstrukcję bramy podnoszonej (fold-up) jako wzmocnioną (reinforced structure).

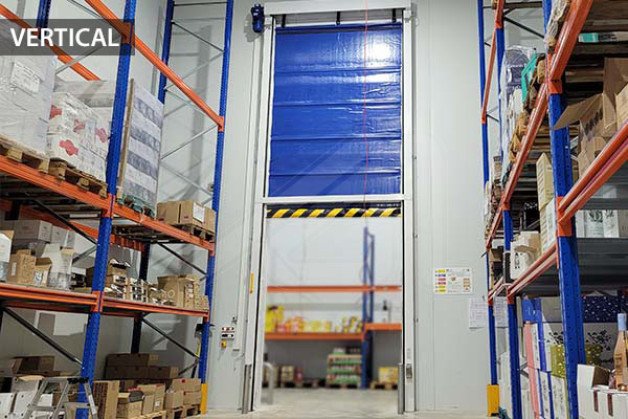

Wersja INSTANT PASS ISO VL — konfiguracja do temperatur ujemnych
Producent Ángel Mir potwierdza wariant INSTANT PASS ISO VL jako bramę szybkobieżną o pionowym podnoszeniu, przeznaczoną do chłodni o temperaturze ujemnej do −25 °C. Poniżej wyłącznie parametry i cechy potwierdzone w sekcji „NEW VERTICAL HIGH SPEED DOOR” karty produktu.
- Do temperatur ujemnych do −25 °C
Producent Ángel Mir potwierdza wersję INSTANT PASS ISO VL jako bramę szybkobieżną o pionowym podnoszeniu, przeznaczoną do chłodni o temperaturze ujemnej do −25 °C (negative temperature until -25º). Wartość dotyczy wyłącznie wariantu VL.
- Samonośna konstrukcja AISI 304
Samonośna konstrukcja ze stali nierdzewnej AISI 304 o wykończeniu satynowym (self-supporting structure in stainless steel AISI 304 with satin finishing).
- Kurtyna sandwich 28 mm
Kurtyna jest sztywna jak panel, o konstrukcji sandwich — dwie zewnętrzne powierzchnie to płótno PVC, a wnętrze wypełnione materiałem izolacyjnym. Całkowita grubość 28 mm (total thickness is 28 mm).
- Wyższa izolacja niż wersja fold-up
Producent wskazuje, że izolacja w wersji VL jest większa w porównaniu z wersją fold-up dzięki systemowi pionowego otwierania (vertical opening system).
- Bezprzewodowa listwa stykowa
Wersja VL zawiera bezprzewodową listwę stykową na krawędzi głównej (wireless contact band on the main edge).
- Bariera podczerwieni 500 mm
Wersja VL zawiera barierę podczerwieni umieszczoną 500 mm od poziomu podłogi (infrared barrier at 500 mm from the ground).
Rozwiązania grzewcze — opcje producenta
Producent Ángel Mir podaje dla wersji VL opcje ograniczające wpływ niskich temperatur na elementy napędu i sterowania. Są to opcje producenta, a nie gwarancja braku oblodzenia.
- Obudowa napędu ze stali nierdzewnej
Opcja producenta — obudowa napędu wykonana ze stali nierdzewnej (motor protection in stainless steel).
- Podgrzewana obudowa napędu
Opcja producenta — podgrzewana obudowa napędu (heated motor protection).
- Podgrzewana szafa sterownicza
Opcja producenta — podgrzewana szafa sterownicza (heated switchboard).
System bezpieczeństwa
Producent Ángel Mir potwierdza dla wersji VL dwa elementy systemu bezpieczeństwa: bezprzewodową listwę stykową na krawędzi głównej kurtyny (wireless contact band on the main edge) oraz barierę podczerwieni umieszczoną 500 mm od poziomu podłogi (infrared barrier at 500 mm from the ground).
Podajemy wyłącznie elementy potwierdzone dla konkretnego wariantu. Nie przypisujemy bramy dodatkowych systemów zabezpieczających, których producent nie wymienia w karcie produktu.
Kompletny system cold-chain
INSTANT PASS ISO jest jednym z uzupełniających się elementów systemu dla chłodni i mroźni. Poniżej elementy, które mogą występować razem w jednym obiekcie — nie sugerujemy, że wszystkie muszą występować w jednym projekcie. Dobór zależy od funkcji konkretnego otworu i stanowiska.
- BRAMA
INSTANT PASS ISO — brama szybkobieżna do chłodni i mroźni ograniczająca czas otwartego otworu w przejazdach o intensywnym ruchu.
- PRZEŁADUNEK
Technika przeładunku — rampy, domki i elementy stanowiska łączące poziom magazynu z nadwoziem pojazdu.
- USZCZELNIENIE
Fartuchy uszczelniające — ograniczają napływ powietrza o różnej temperaturze podczas obsługi doku.
- COLD-CHAIN
ISOPERFECT — system stanowiska, w którym drzwi naczepy otwierają się dopiero po zadokowaniu pojazdu w chronionej strefie.
Zastosowania
Producent Ángel Mir wskazuje INSTANT PASS ISO jako dostęp dla miejsc o ciągłym ruchu w chłodniach i mroźniach — w szczególności w zakładach przemysłu spożywczego i rolniczego stosujących komory osuszone.
- Chłodnie i mroźnie w zakładach przemysłu spożywczego
- Centra logistyczne z kontrolowaną temperaturą
- Przejścia między strefami o różnych temperaturach w halach produkcyjnych
- Strefy o intensywnym ruchu wózków w obiektach chłodniczych
INSTANT PASS ISO — zdjęcia i realizacje

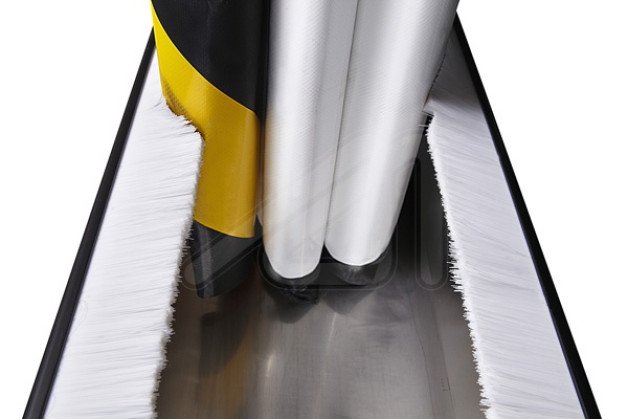

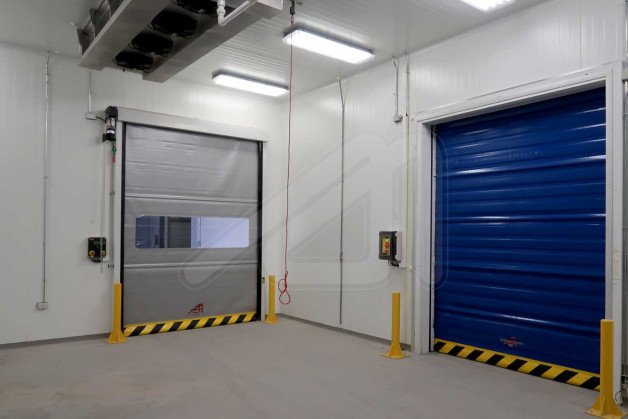

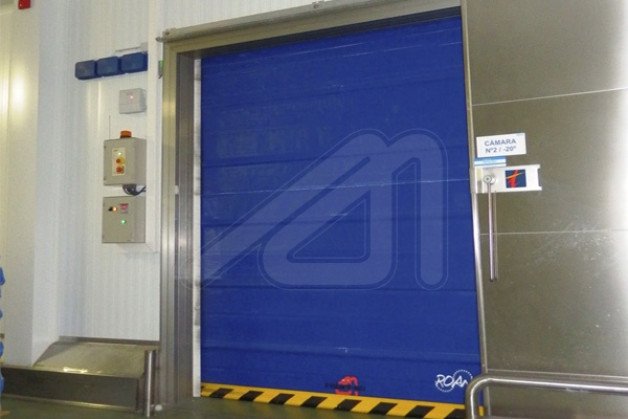

Zdjęcia przedstawiają bramę szybkobieżną INSTANT PASS ISO producenta Ángel Mir — pracę w komorze o temperaturze ujemnej, wersję VL o pionowym podnoszeniu, izolowaną kurtzynę warstwową, detal konstrukcji, bezprzewodową listwę stykową oraz konstrukcję ze stali nierdzewnej AISI 304.
INSTANT PASS ISO w projekcie
Aby dobrać bramę do konkretnego otworu, AVAPS potrzebuje poniższych danych. Punkty te służą doborowi rozwiązania i nie stanowią parametrów certyfikacyjnych.
- Szerokość i wysokość otworu
Wymiary otworu, w którym brama ma zostać zamontowana.
- Temperatura strefy
Temperatura utrzymywana w strefie, w której pracuje brama.
- Różnica temperatur po obu stronach
Różnica temperatur między strefami rozdzielanymi przez otwór.
- Intensywność ruchu
Liczba cykli otwierania na godzinę w danym przejeździe.
- Rodzaj transportu
Rodzaj ruchu przez otwór — wózki widłowe, transport paletowy, ruch pieszy.
- Dostępna przestrzeń montażowa
Przestrzeń nad otworem i wokół niego określająca dostępne rozwiązania konstrukcyjne.
- Sposób sterowania
Sposób sterowania dopasowany do rodzaju ruchu — pętle indukcyjne, radar, sterowanie radiowe.
- Wymagania bezpieczeństwa
Wymagane elementy systemu bezpieczeństwa i integracja z systemami obiektu.
Skonsultuj bramę do mroźni Wyślij dane projektu
Powiązane rozwiązania
- Chłodnie i mroźnie
- Przemysł spożywczy
- ISOPERFECT — hermetyczny dok cold-chain
- Fartuchy uszczelniające
- Technika przeładunku
- Bramy szybkobieżne
- Wsparcie dla projektantów
- Kontakt
Najczęściej zadawane pytania
Co to jest INSTANT PASS ISO?
INSTANT PASS ISO to brama szybkobieżna producenta Ángel Mir, przygotowana do pracy w niskich temperaturach — w chłodniach i mroźniach. Producent wskazuje ją jako rozwiązanie bezpieczne i odporne na ciśnienie powietrza, przeznaczone do otworów o intensywnym ruchu w strefach chłodniczych.
Do jakiej temperatury może pracować?
Producent Ángel Mir potwierdza temperaturę ujemną do −25 °C wyłącznie dla wariantu INSTANT PASS ISO VL — bramy o pionowym podnoszeniu, przeznaczonej do chłodni o temperaturze ujemnej do −25 °C. Nie podajemy górnej granicy zakresu temperatur, której producent nie określa wprost, ani nie sugerujemy, że wszystkie warianty mają identyczny zakres temperatur.
Czym różni się wersja VL?
INSTANT PASS ISO VL to brama szybkobieżna o pionowym podnoszeniu kurtyny. Producent potwierdza dla tego wariantu: samonośną konstrukcję ze stali nierdzewnej AISI 304 o wykończeniu satynowym, kurtynę o konstrukcji sandwich o grubości 28 mm, wyższą izolację niż wersja fold-up dzięki pionowemu systemowi otwierania, bezprzewodową listwę stykową na krawędzi głównej oraz barierę podczerwieni 500 mm od podłogi. Wersja VL jest przeznaczona do chłodni o temperaturze ujemnej do −25 °C.
Jak zbudowana jest izolowana kurtyna?
W wersji fold-up kurtyna to podwójne płótno z izolacją wewnętrzną, wzmocnione rurami kompozytowymi z włókna szklanego i poliestru, które producent wskazuje jako odporne na odkształcenia i zużycie pod wpływem typowych uderzeń. W wersji VL kurtyna jest sztywna jak panel, o konstrukcji sandwich — dwie zewnętrzne powierzchnie to płótno PVC, a wnętrze wypełnione materiałem izolacyjnym; całkowita grubość wynosi 28 mm.
Czy dostępne są rozwiązania ograniczające oblodzenie?
Producent Ángel Mir podaje dla wersji VL opcje: podgrzewaną obudowę napędu oraz podgrzewaną szafę sterowniczą. Ponadto producent wskazuje, że aby zapobiec powstawaniu lodu, środowiska po obu stronach bramy powinny mieć niski stopień wilgotności — zaleca się stosowanie komór osuszonych, jak to bywa w większości zakładów przemysłu spożywczego i rolniczego. Nie twierdzimy, że brama eliminuje oblodzenie — są to opcje i zalecenia producenta.
Jakie zabezpieczenia posiada brama?
Producent Ángel Mir potwierdza dla wersji VL bezprzewodową listwę stykową na krawędzi głównej kurtyny oraz barierę podczerwieni umieszczoną 500 mm od poziomu podłogi. Podajemy wyłącznie elementy potwierdzone dla tego wariantu.
Czy może współpracować z ISOPERFECT?
INSTANT PASS ISO i ISOPERFECT to uzupełniające się elementy systemu dla chłodni i mroźni. INSTANT PASS ISO ogranicza czas otwartego otworu w przejazdach o intensywnym ruchu, natomiast ISOPERFECT to system stanowiska przeładunkowego, w którym drzwi naczepy otwierają się po zadokowaniu pojazdu w chronionej strefie. Rozwiązania mogą występować razem w jednym obiekcie, ale nie muszą — dobór zależy od funkcji konkretnego otworu i stanowiska.
Jakie dane są potrzebne do doboru?
Do doboru bramy potrzebne są: szerokość i wysokość otworu, temperatura strefy, różnica temperatur po obu stronach otworu, intensywność ruchu, rodzaj transportu, dostępna przestrzeń montażowa, sposób sterowania oraz wymagania bezpieczeństwa. Punkty te służą doborowi rozwiązania i nie stanowią parametrów certyfikacyjnych.
Skonsultuj bramę do mroźni
Prześlij wymiary otworu, temperaturę strefy, różnicę temperatur po obu stronach, intensywność ruchu, rodzaj transportu, dostępną przestrzeń montażową, sposób sterowania oraz wymagania bezpieczeństwa. Na tej podstawie pomożemy dobrać konfigurację bramy INSTANT PASS ISO do warunków Twojego obiektu.
