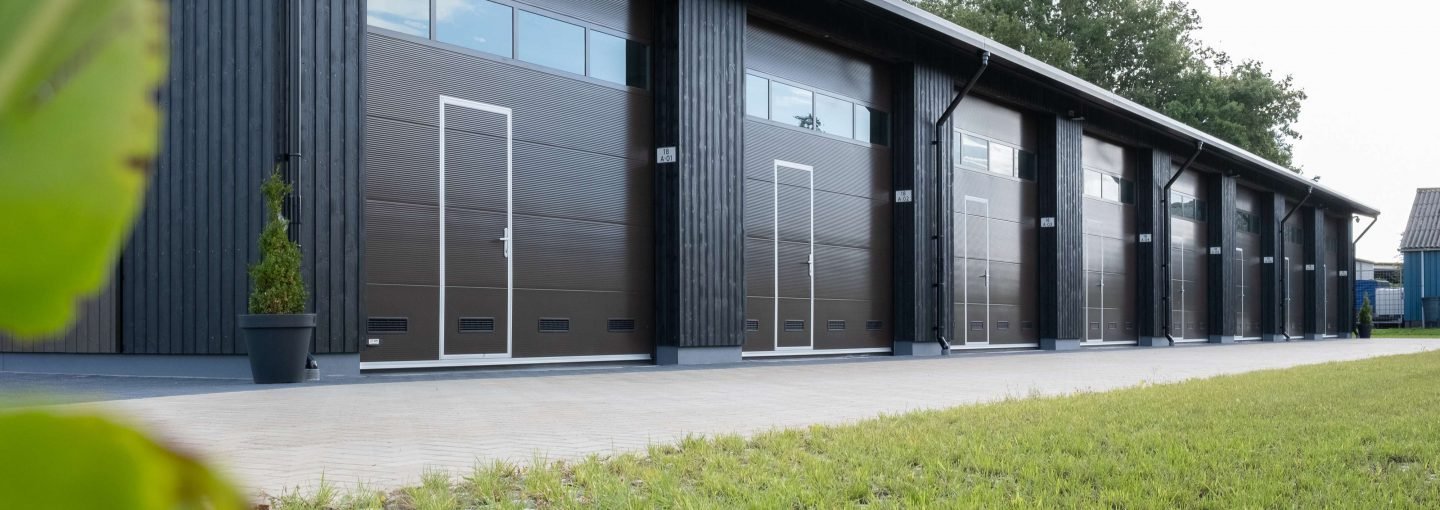

Bramy segmentowe przemysłowe — 40, 60 i 80 mm

Dobieramy bramę segmentową do konstrukcji hali, intensywności pracy, temperatury i wymagań technicznych — nie tylko do wymiaru otworu. AVAPS System odpowiada za dobór, dostawę, montaż i integrację rozwiązań producenta Alpha Deuren.

Poproś o wycenę Wsparcie dla projektantów

Jak dobrać bramę segmentową?

Dobór zaczyna się od problemu inwestycji, nie od katalogu. Poniższa macierz prowadzi od sytuacji projektowej do odpowiedniej rodziny bramy segmentowej.

• Standardowa hala produkcyjna lub magazyn

  Brama segmentowa ISO40

• Strefy o różnych temperaturach w obiekcie

  Brama segmentowa ISO60

• Chłodnia lub magazyn temperatury kontrolowanej

  Brama segmentowa ISO80

• Światło naturalne i przeszklenie elewacji

  ALU60 lub Panorama

• Duży ruch i jednoczesna izolacja

  Helix / S600

• Ograniczone miejsce lub konstrukcja wymagająca bramy rolowanej

  Bramy rolowane przemysłowe

• Wysokie bezpieczeństwo (antywłamaniowe, balistyczne, fala ciśnienia)

  Rozwiązania High Security

Panele 40, 60 i 80 mm — izolacyjność dobierana do obiektu

Trzy grubości panelu odpowiadają trzem poziomom izolacyjności kompletnej bramy. Wartości U podane są dla bramy referencyjnej 5000 × 5000 mm i pochodzą z broszury producenta 2025.

Brama segmentowa 40 mm — Uniwersalna brama do standardowej hali

Oznaczenie techniczne: ISO40

Najlepszy stosunek ceny do wydajności. Wariant XXL zamyka otwory do 10 m szerokości.

• Panel: 40 mm
• U bramy std.: 0,91 W/m²K
• U pakiet ++: 0,80 W/m²K
• Referencja: 5000 × 5000 mm
• Max wymiar: 10 000 mm (XXL) × 6 000 mm
• Max powierzchnia: 60 m² (XXL)
• Kolory: 19 standardowych kolorów RAL

• Panel warstwowy 40 mm z rdzeniem PU
• U kompletnej bramy referencyjnej 5000 × 5000 mm: 0,91 W/m²K (std), 0,80 W/m²K (pakiet ++)
• Wariant XXL do 10 000 × 6 000 mm / 60 m²
• Dostępna z furtką, przeszkleniami i automatyką

Brama segmentowa 60 mm — Złoty środek między standardem a wysoką izolacyjnością

Oznaczenie techniczne: ISO60

Termicznie rozdzielony profil. O ok. 14% lepsza izolacyjność niż ISO40 przy zachowaniu pełnych opcji.

• Panel: 60 mm
• U bramy std.: 0,78 W/m²K
• U pakiet ++: 0,71 W/m²K
• Referencja: 5000 × 5000 mm
• Max wymiar: 8 000 mm × 6 000 mm
• Max powierzchnia: 48 m²
• Kolory: 14 standardowych kolorów RAL

• Panel warstwowy 60 mm z rdzeniem PU
• U kompletnej bramy referencyjnej 5000 × 5000 mm: 0,78 W/m²K (std), 0,71 W/m²K (pakiet ++)
• Maksymalnie 8 000 × 6 000 mm / 48 m²
• Termicznie rozdzielony profil — separacja stref klimatycznych

Brama segmentowa 80 mm — Maksymalna izolacyjność w rodzinie

Oznaczenie techniczne: ISO80

Podwójna uszczelka dolna, profil PVC i poczwórne szkło. Rozwiązanie dla chłodni i magazynów CTL.

• Panel: 80 mm
• U bramy std.: 0,46 W/m²K
• U pakiet ++: 0,46 W/m²K
• Referencja: 5000 × 5000 mm
• Max wymiar: 8 000 mm × 6 000 mm
• Max powierzchnia: 42 m²
• Kolory: 3 kolory RAL (7016 / 9002 / 9006)

• Panel warstwowy 80 mm z rdzeniem PU
• U kompletnej bramy referencyjnej 5000 × 5000 mm: 0,46 W/m²K
• Podwójna uszczelka dolna (inward-curved) + profil PVC ograniczający przewodzenie
• Poczwórne szkło izolacyjne w przeszkleniach

Współczynnik U panelu a U kompletnej bramy

Producent podaje dwie różne wartości: U panelu (np. 0,52 dla ISO40, 0,35 dla ISO60, 0,25 dla ISO80) opisuje izolacyjność samego panelu warstwowego. U kompletnej bramy jest wyższe i obejmuje uszczelnienia, prowadzenie i obwód bramy — podawane jest dla bramy referencyjnej 5000 × 5000 mm. Na tej stronie wartości U w kartach i tabeli to zawsze U kompletnej bramy referencyjnej 5000 × 5000 mm. Nie przedstawiamy U panelu jako U całej bramy.

Porównanie ISO40 / ISO60 / ISO80

Wszystkie wartości U dotyczą kompletnej bramy referencyjnej 5000 × 5000 mm (broszura producenta 2025).

Parametr	ISO40	ISO60	ISO80
Panel	40 mm	60 mm	80 mm
U bramy std.	0,91	0,78	0,46
U pakiet ++	0,80	0,71	0,46
Referencja	5 × 5 m	5 × 5 m	5 × 5 m
Max szerokość	10 m (XXL)	8 m	8 m
Max wysokość	6 m	6 m	6 m
Max powierzchnia	60 m² (XXL)	48 m²	42 m²

Nie zawsze najgrubszy panel jest najlepszym wyborem. Dobór zależy od temperatury, wielkości otworu, intensywności pracy, konstrukcji hali i wymaganej izolacyjności.

Brama musi pasować do konstrukcji hali

Prowadzenie bramy segmentowej dobiera się do nadproża, konstrukcji hali i instalacji pod dachem. Poniżej potwierdzone systemy prowadzeń producenta Alpha Deuren — wybór zależy od przekroju hali, a nie od ogólnej preferencji.

• T200 — Prowadzenie niskoprofilowe

  Rozwiązanie dla hal z ograniczonym nadprożem — wymagane nadproże ok. 200 mm.

• T450 — Prowadzenie standardowe

  Standardowe prowadzenie bramy segmentowej — najczęstszy wybór dla typowej hali.

• T500 — Prowadzenie pionowe

  Prowadzenie pionowe — dla otworów, gdzie skrzydło ma wznosić się prosto w górę.

• Helix — Prowadzenie spiralne

  System spiralny bez klasycznego prowadzenia w głąb hali — panele nie stykają się ani nie składają.

• T600 / S600 — Helix S600

  Wymagane nadproże ok. 600 mm. Wariant Helix dla otworów z odpowiednią przestrzenią nadproża.

Pełna gama prowadzeń obejmuje również systemy T240, T340, T400 i warianty specjalne dobierane do nietypowej geometrii hali (np. kąt dachu 15°). Konkretny układ ustalamy na podstawie przekroju otworu.

Wyślij przekrój hali — dobierzemy prowadzenie Dla projektantów

Szybka brama segmentowa spiralna — gdy potrzebujesz szybkości bramy szybkobieżnej i izolacji bramy segmentowej

W wielu obiektach stosuje się dwie bramy: szybkobieżną do codziennego ruchu i segmentową do izolacji po zakończeniu pracy. Helix łączy zalety obu koncepcji w jednym rozwiązaniu — system spiralny, brak sprężyn, prędkość do 1,1 m/s i panel 40 mm z izolacyjnością bramy segmentowej.

W odpowiednio dobranych aplikacjach może ograniczyć potrzebę stosowania dwóch niezależnych bram.

• Maksymalny wymiar

  5000 × 5000 mm

• Maksymalna powierzchnia

  25 m²

• Prędkość otwierania

  1,1 m/s

• Prędkość zamykania

  0,5 m/s

• Panel

  40 mm

• U kompletnej bramy (panele ISO)

  1,77 W/m²K przy 5000 × 5000 mm

• Klasa wiatrowa

  3

• Cykle bezobsługowo

  200 000

• Konstrukcja

  bez sprężyn

• Bezpieczeństwo

  kurtyna świetlna (standard)

• System

  spiralny — brak klasycznego prowadzenia w głąb hali

Skonsultuj Helix do otworu Porównaj z bramami szybkobieżnymi

Gdy brama ma również doświetlać i reprezentować budynek

Poza panelami stalowymi ISO40/60/80, rodzina bram segmentowych obejmuje rozwiązania aluminiowe i przeszklone — dla obiektów, w których światło naturalne i wygląd elewacji mają znaczenie.

Brama segmentowa aluminiowa

Oznaczenie techniczne: ALU60

Konstrukcja aluminiowa 60 mm z potrójnym przeszkleniem i profilem termicznie rozdzielonym. Łączy doświetlenie hali z izolacyjnością — dla obiektów, gdzie światło i stały klimat wewnętrzny są równie ważne.

• Konstrukcja

  60 mm

• Przeszklenie

  potrójne

• Profil

  termicznie rozdzielony

• Max wymiar

  8 000 × 6 000 mm / 48 m²

• U kompletnej bramy std.

  2,39 W/m²K (5000 × 5000 mm)

• U pakiet ++

  2,34 W/m²K (5000 × 5000 mm)

Brama segmentowa panoramiczna

Oznaczenie techniczne: Panorama 60

Brak pionowych podziałów w polu widzenia i Plexiglas Optical o wyglądzie prawdziwego szkła z bezpieczeństwem plastiku. Rozwiązanie dla showroomów, warsztatów i obiektów reprezentacyjnych.

• Podziały

  brak pionowych podziałów w polu widzenia

• Przeszklenie

  Plexiglas Optical — potrójne

• Max wymiar

  4 000 × 4 500 mm / 18 m²

• Zastosowanie

  showroom, warsztat, obiekty reprezentacyjne

Bramy segmentowe przemysłowe — dane dla projektantów

Na etapie projektu hali dobieramy grubość panelu, prowadzenie i wyposażenie do przekroju otworu. Poniżej zakres wsparcia technicznego AVAPS dla projektantów.

• Dobór prowadzenia

  Dobór prowadzenia (T200–T600, Helix) do nadproża, konstrukcji hali i instalacji pod dachem na podstawie przekroju otworu.

• Dane konstrukcyjne

  Dane konstrukcyjne i warunki montażowe bramy segmentowej do opracowania dokumentacji projektowej.

• Konfigurator

  Konfigurator techniczny producenta pozwala dobrać zestaw bramy do parametrów otworu.

• 3D CAD

  Modele 3D CAD dostępne przez system producenta (partcommunity) dla bram segmentowych ISO40/60/80.

• BIM przez Alpha DoorCalculation

  BIM przez system Alpha DoorCalculation dla bram segmentowych. Nie potwierdzamy dostępności natywnego pliku Revit .rfa, DWG ani DXF.

• Detale prowadzeń

  Detale montażowe i przekroje prowadzeń wspierające opracowanie dokumentacji projektowej.

Wyślij przekrój otworu i hali Wsparcie dla projektantów

Powiązane rozwiązania

• Bramy przemysłowe — hub wyboru technologii
• Bramy rolowane przemysłowe
• Bramy szybkobieżne
• Wsparcie dla projektantów
• Branża: chłodnie i mroźnie
• Branża: produkcja
• Branża: magazyny
• Branża: logistyka
• Kontakt

Najczęściej zadawane pytania o bramy segmentowe przemysłowe

Jaka jest różnica między bramą 40, 60 i 80 mm?

Różnica polega na grubości panelu warstwowego i wynikającej z niej izolacyjności kompletnej bramy. Przy bramie referencyjnej 5000 × 5000 mm ISO40 osiąga U 0,91 W/m²K (pakiet ++ 0,80), ISO60 U 0,78 W/m²K (pakiet ++ 0,71), a ISO80 U 0,46 W/m²K. Grubszy panel to lepsza izolacja, ale też większa waga skrzydła — dlatego ISO80 ma mniejszą maksymalną powierzchnię (42 m²) niż ISO40 (60 m² w wariancie XXL). Dobór zależy od temperatury, wielkości otworu i intensywności pracy, a nie od zasady „najgrubszy panel zawsze najlepszy".

Czy U panelu jest tym samym co U całej bramy?

Nie. Współczynnik U panelu (np. 0,52 dla ISO40, 0,35 dla ISO60, 0,25 dla ISO80) opisuje wyłącznie izolacyjność samego panelu warstwowego, bez uszczelnień, prowadzenia i obwodu bramy. U kompletnej bramy jest wyższe i podawane jest dla bramy referencyjnej 5000 × 5000 mm: ISO40 0,91 W/m²K, ISO60 0,78 W/m²K, ISO80 0,46 W/m²K. Nie wolno przedstawiać U panelu jako U całej bramy — to dwie różne wartości.

Kiedy warto wybrać bramę 60 mm?

Bramę ISO60 warto wybrać, gdy w obiekcie występują strefy o różnych temperaturach i zależy nam na lepszej izolacyjności niż w ISO40, bez przechodzenia do cięższego panelu 80 mm. ISO60 to „złoty środek" — U kompletnej bramy 0,78 W/m²K (o ok. 14% lepsze niż ISO40), maksymalnie 8 000 × 6 000 mm / 48 m², termicznie rozdzielony profil i 14 standardowych kolorów RAL. Zachowuje pełne opcje wyposażenia.

Kiedy warto zastosować bramę 80 mm?

Bramę ISO80 stosuje się tam, gdzie liczy się maksymalna izolacyjność — przede wszystkim w chłodniach, mroźniach i magazynach temperatury kontrolowanej (CTL). U kompletnej bramy referencyjnej 5000 × 5000 mm wynosi 0,46 W/m²K. ISO80 ma podwójną uszczelkę dolną (inward-curved) z profilem PVC ograniczającym przewodzenie oraz poczwórne szkło izolacyjne w przeszkleniach. Maksymalnie 8 000 × 6 000 mm / 42 m² (mniejsza powierzchnia ze względu na wagę panelu). Dostępna w 3 kolorach RAL.

Jakie prowadzenie bramy segmentowej wybrać?

Prowadzenie dobiera się do konstrukcji hali, wysokości nadproża, przebiegu instalacji pod dachem i dostępnego miejsca. T200 to rozwiązanie niskoprofilowe (ok. 200 mm nadproża), T450 to prowadzenie standardowe, T500 to prowadzenie pionowe, a Helix to system spiralny bez klasycznego prowadzenia w głąb hali. Nie ma jednego prowadzenia uniwersalnie najlepszego — wybór wynika z przekroju hali i warunków montażowych konkretnego otworu.

Ile nadproża potrzeba do bramy segmentowej?

Wymagane nadproże zależy od wybranego prowadzenia. Dla prowadzenia niskoprofilowego T200 wystarczy ok. 200 mm nad otworem. Dla prowadzenia standardowego T450 potrzebna jest większa przestrzeń na prowadzenie i wałek. Wariant Helix S600 wymaga ok. 600 mm nadproża. Konkretną wartość ustala się na podstawie wymiarów otworu i wybranego układu prowadzenia — dlatego warto przesłać przekrój hali już na etapie projektu.

Czy brama segmentowa może mieć przeszklenia?

Tak. Bramy segmentowe Alpha Deuren dostępne są z przeszkleniami: ISO40/60/80 z wizjerami w panelu, ALU60 z potrójnym przeszkleniem w profilu termicznie rozdzielonym, a Panorama 60 z Plexiglas Optical bez pionowych podziałów w polu widzenia. Rodzaj i wymiary przeszkleń dobierane są do projektu, z uwzględnieniem konstrukcji panelu i wymagań doświetlenia.

Czym różni się Helix od klasycznej bramy segmentowej?

Helix to brama spiralna — skrzydło z paneli 40 mm wznosi się w systemie spiralnym, bez klasycznego prowadzenia w głębi hali. Panele nie stykają się, nie rolują i nie składają na sobie, co ogranicza zużycie. Otwiera się z prędkością do 1,1 m/s (zamykanie 0,5 m/s), działa bez sprężyn i osiąga 200 000 cykli bezobsługowo. U kompletnej bramy z panelami ISO wynosi 1,77 W/m²K przy 5000 × 5000 mm, klasa wiatrowa 3. W odpowiednio dobranych aplikacjach może ograniczyć potrzebę stosowania dwóch niezależnych bram.

Jakie dane są potrzebne do wyceny bramy segmentowej?

Do wyceny potrzebne są: wymiary otworu (szerokość i wysokość), dostępne nadproże i przestrzeń boczna, przekrój hali lub rzut, informacje o temperaturze wewnątrz i na zewnątrz, intensywności pracy, sposobie sterowania oraz warunkach środowiskowych. Na tej podstawie dobieramy grubość panelu (40/60/80 mm), prowadzenie, przeszklenia i automatykę do warunków konkretnego otworu.

Czy AVAPS pomaga projektantom w doborze prowadzenia?

Tak. AVAPS System wspiera projektantów, architektów i generalnych wykonawców w doborze prowadzenia bramy segmentowej na podstawie przekroju hali. Prześlij przekrój otworu i hali — dobierzemy prowadzenie (T200, T450, T500, Helix, S600) dopasowane do nadproża, konstrukcji i instalacji pod dachem. Pomagamy również w doborze grubości panelu i wyposażenia na etapie projektu.

Dobierzmy bramę segmentową do Twojego obiektu

Prześlij wymiary otworu, przekrój hali, informacje o temperaturze, intensywności pracy i sposobie sterowania. Pomożemy dobrać grubość panelu (40/60/80 mm), prowadzenie i wyposażenie do warunków konkretnego obiektu.
